Existen numerosos términos y conceptos involucrados al seleccionar un microscopio.
Si bien puede parecer que Dino-Lite es un tipo de dispositivo completamente diferente en comparación con los microscopios tradicionales, en realidad tienen mucho en común.
Aumento | Distancia de trabajo | Campo de visión | Profundidad de campo
Los factores más comunes utilizados para determinar qué microscopio es el adecuado para usted. A continuación, puede encontrar una explicación de todos estos términos clave y cómo se relacionan específicamente con los microscopios Dino-Lite.
Aumento
Los diseños tradicionales de microscopios compuestos y estereoscópicos proporcionan un número limitado de aumentos debido a sus lentes de objetivo fijo. Los microscopios Dino-Lite se diferencian por tener una amplia gama de aumentos en una sola lente.
El aumento de un microscopio Dino-Lite se puede ajustar rápidamente girando un dial;no hay necesidad de cambiar un objetivo u ocular.Con múltiples rangos de aumento disponibles, puede encontrar el microscopio Dino-Lite perfecto para satisfacer sus requisitos de aumento.
Rangos de aumento populares:
Distancia de trabajo
La distancia de trabajo (WD) es el espacio entre el sujeto que se está viendo y la lente del microscopio. Los microscopios Dino-Lite logran diferentes niveles de aumento ajustando el dial de aumento y colocando la boquilla Dino-Lite a la distancia de trabajo correcta1 por la magnificación.
A continuación se muestra un gráfico de ejemplo.2 que proporciona diferentes niveles de aumento y la distancia de trabajo requerida para lograrlos.
| Aumento | 20x | 50x | 100x | 200x |
|---|---|---|---|---|
|
Distancia de trabajo |
60.2 |
13.9 |
4.1 |
9.9 |
1. Para lograr ciertas distancias de trabajo, recomendamos usar un soporte para ayudar con la estabilidad de la cámara y la captura de imágenes.
2. Los gráficos de distancia de trabajo son específicos para la serie y el tipo de distancia de trabajo de un microscopio Dino-Lite.Puede encontrar tablas de distancia de trabajo específicas para cada Dino-Lite en sus páginas de productos individuales.

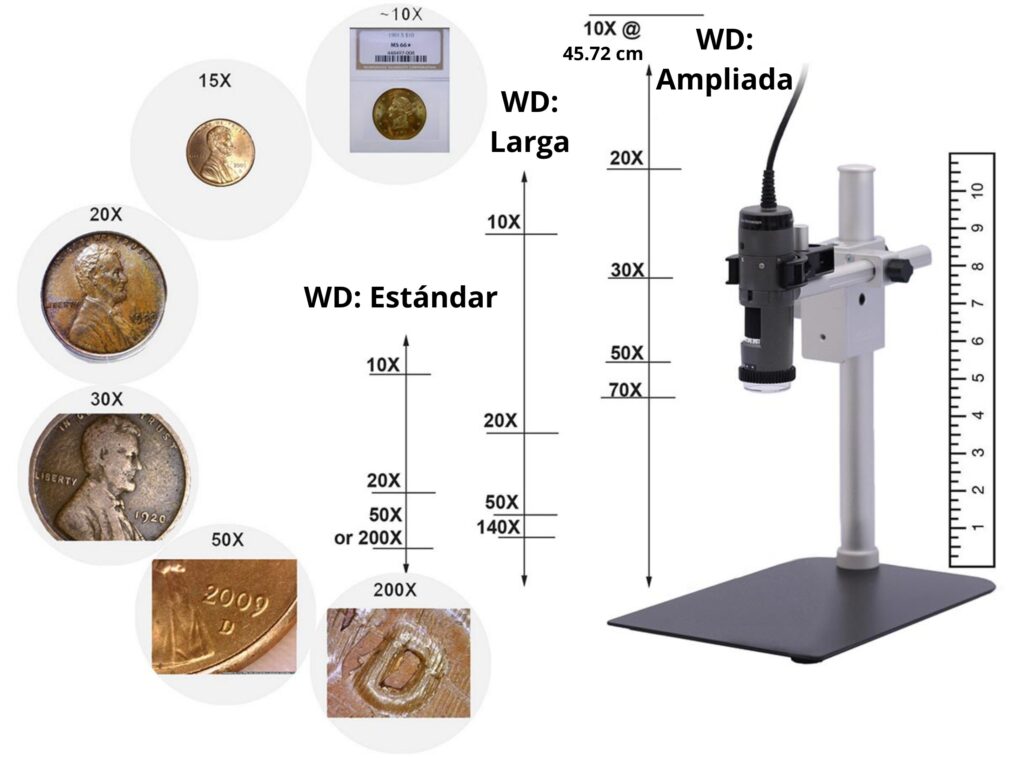

Tipos de distancia de trabajo
Un concepto erróneo común que tiene la gente es que seleccionar el microscopio con el mayor aumento siempre es mejor. La distancia de trabajo es tan importante como el aumento a la hora de determinar qué microscopio es mejor para su aplicación.
Dino-Lite ofrece una variedad de modelos configurados con uno de varios tipos de distancia de trabajo. La selección del tipo correcto comienza determinando la cantidad de espacio necesario entre el microscopio y el objeto que se está viendo.
| Estándar | Larga | Extra largo | Amplio | Otro | |
|---|---|---|---|---|---|
|
Rango de aumento |
20x – 220x |
10x – 140x |
10x – 70x |
5x – 50x |
Ver notas |
|
Rango de distancia de trabajo |
60 mm – 4 mm |
235 mm – 30,5 mm |
503 mm – 108 mm |
182 mm – 14 mm |
Ver notas |
Nota: Los microscopios de la categoría Otros tienen aumentos especiales y distancias de trabajo. Puede encontrar gráficos específicos para esos microscopios en sus páginas de productos individuales.
Estándar la distancia de trabajo a menudo es seleccionada por los usuarios que necesitan la mayor versatilidad o prefieren usar su dispositivo portátil Dino-Lite. A menudo no tienen requisitos específicos de distancia de trabajo.
Larga y Extra largo es ideal para usuarios que quieren:
- Colocar herramientas bajo el microscopio.
- Mire en las aberturas empotradas
- Observe un entorno cerrado o peligroso desde una distancia segura.
Amplio es el preferido por los usuarios que necesitan:
- Un campo de visión más grande desde una distancia corta
- Aumento relativamente bajo con espacio para herramientas
- La capacidad de utilizar dos aumentos desde la misma distancia de trabajo.
- O requiere una vista en vivo con una gran profundidad de campo
Microscopios con el tipo de distancia de trabajo Otro son únicos en su aumento o distancias de trabajo. Estos microscopios suelen tener propiedades ópticas como un aumento muy alto, de 700x a 900x, o un aumento fijo, como 20x.
Campo de visión
El campo de visión (FOV) es the observable area that is seen by the Dino-Lite’s camera. Cada ampliación de la que es capaz un Dino-Lite tiene un FoV fijo, lo que significa que el FoV no poder aumentarse o disminuirse sin cambiar el aumento, estos dos valores son proporcionales entre sí.
A continuación se puede ver un ejemplo de 20x y 50x FoV
| Aumento | 20x | 50x |
|---|---|---|
|
Campo de visión |
19,5×15,6 |
7.8×6.3 |
Cuando los usuarios saben el tamaño de un área que quieren inspeccionar, pero no necesariamente la ampliación que necesitan, pueden usar esa información y aplicarla al campo de visión.Esto puede determinar el aumento que necesitan de un Dino-Lite.
Profundidad de campo
La profundidad de campo (DOF) es la distancia entre el objeto más cercano y el más lejano en una imagen que están claramente enfocados al mismo tiempo. Como aumento aumenta, la profundidad de campo disminuir, esto puede ser un desafío para las imágenes en vivo y la fotografía con microscopios tradicionales.
Los objetos no planos generalmente requieren más DoF en comparación con los objetos planos, las características de los objetos que se encuentran a diferentes profundidades entre sí pueden ser difíciles de capturar en una sola imagen.
While it’s not possible to adjust the aperture of a Dino-Lite to increase the depth, there are models with larger DOF available such as our Larga, Extra largo o Amplio tipos de distancia de trabajo. Dino-Lite también ofrece modelos con Profundidad de campo extendida, una función de hardware y software de apilamiento de enfoque que crea imágenes con una mayor profundidad de campo con un clic del mouse.
