La iluminación coaxial (AXI) ocurre cuando la luz está en el mismo eje de la trayectoria óptica. Tener la luz y la óptica en el mismo camino puede ayudar con la obtención de imágenes de objetos que reflejan y dispersan la luz, este es un problema común con la iluminación de anillo tradicional.
Los modelos coaxiales de Dino-Lite tienen un LED incorporado que brilla en un espejo que actúa como un divisor de haz. El espejo proyecta la luz directamente sobre la muestra, lo que permite que la imagen que se forma regrese directamente al sensor de imagen.

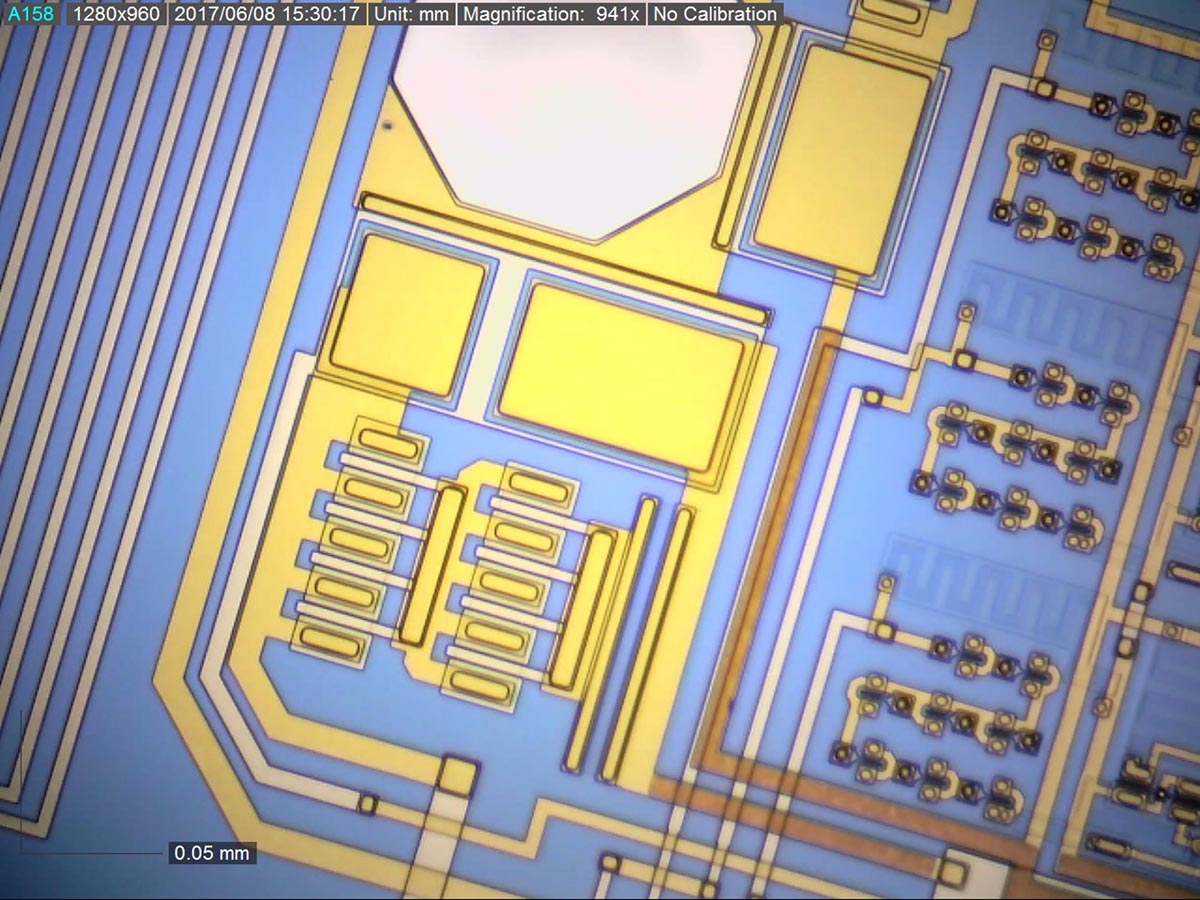

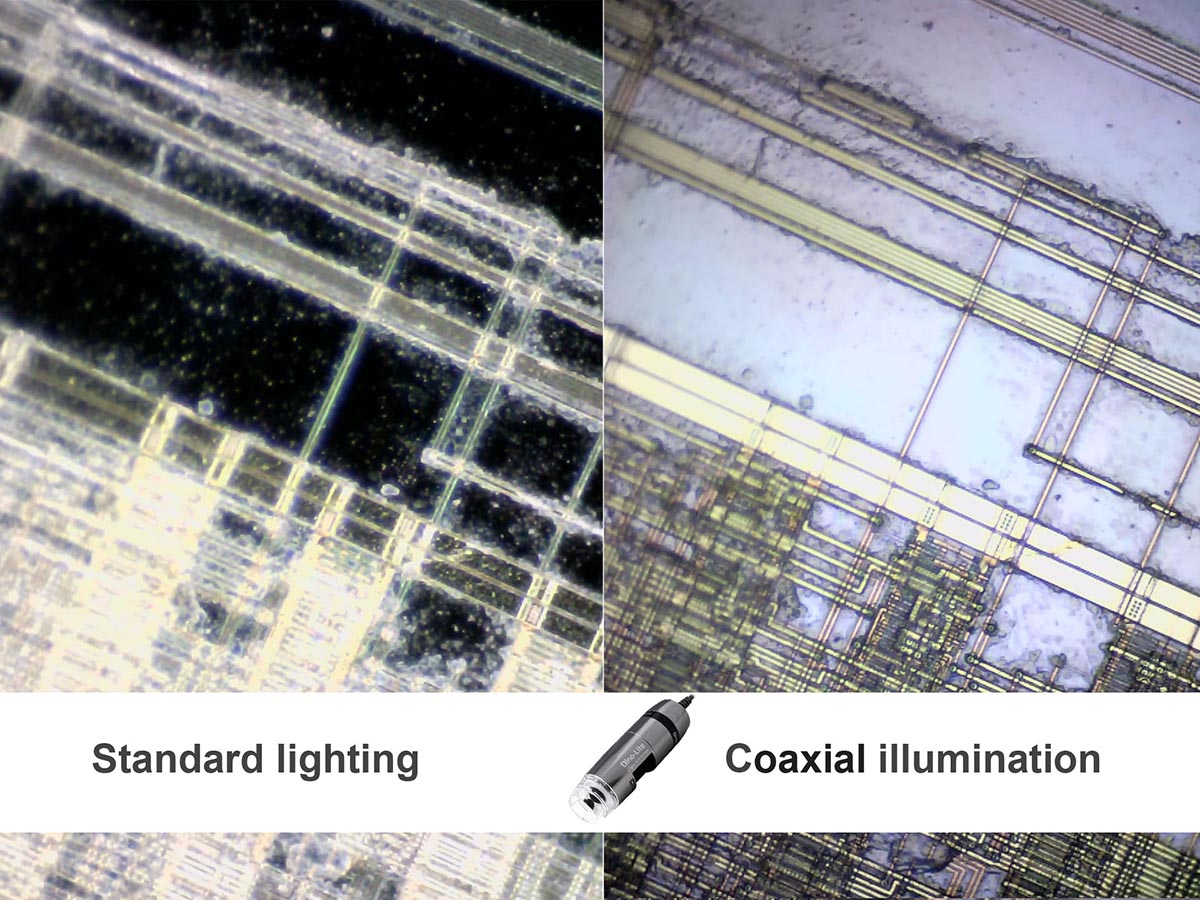

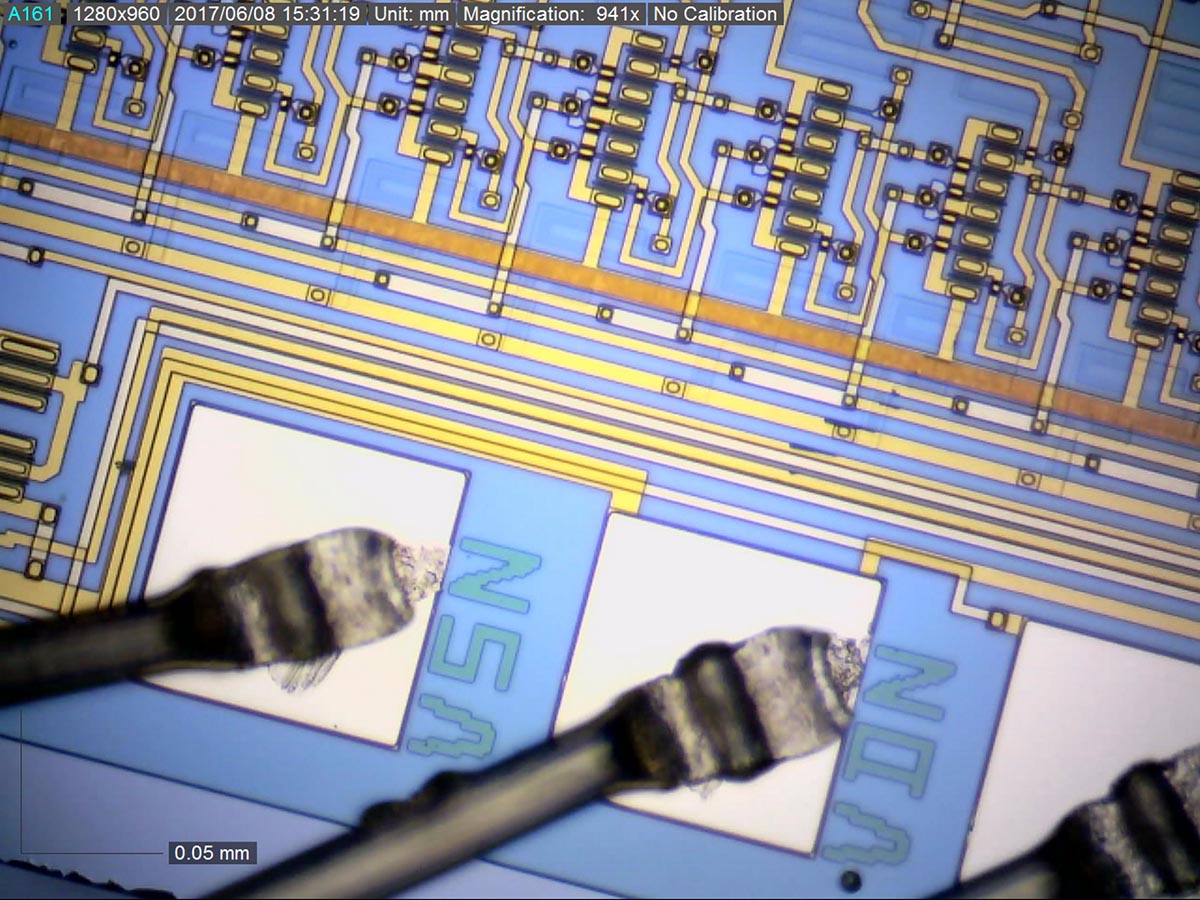

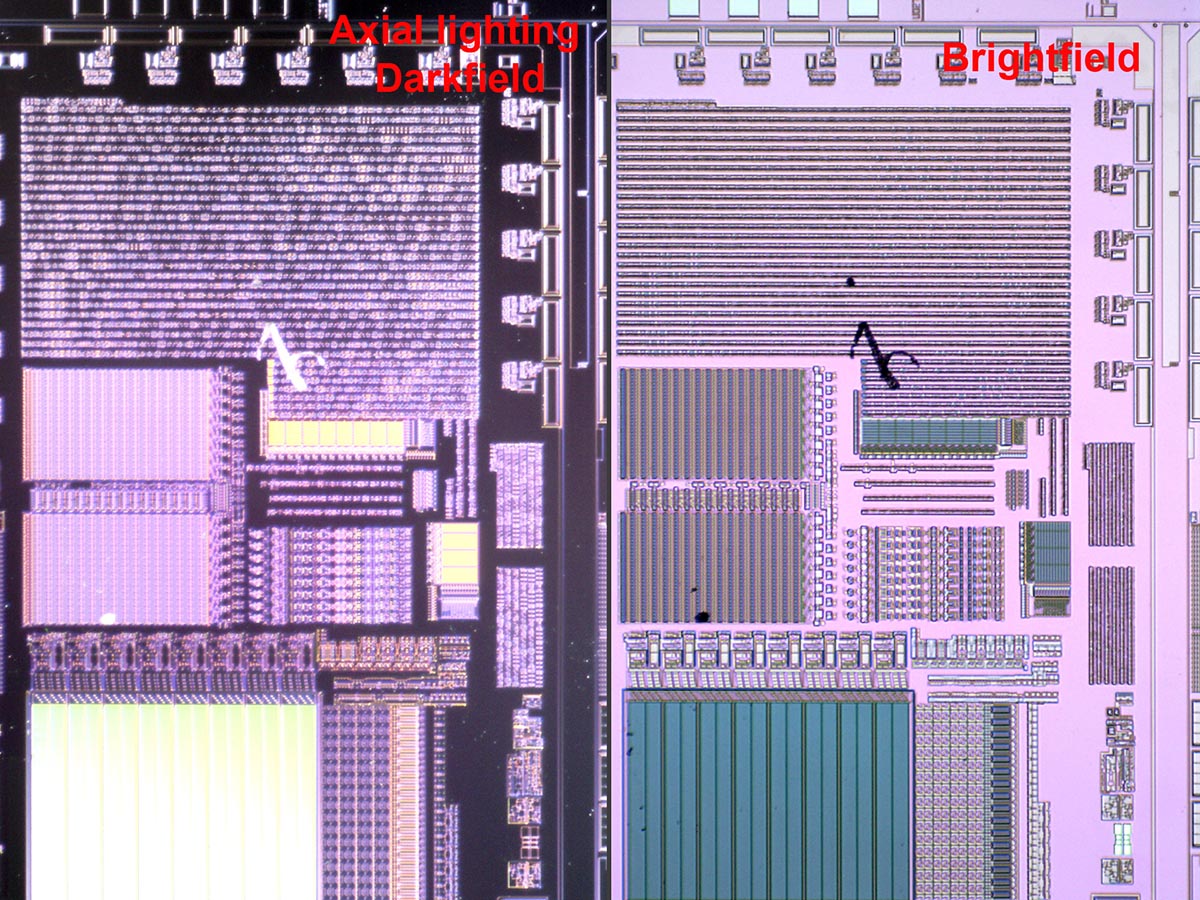

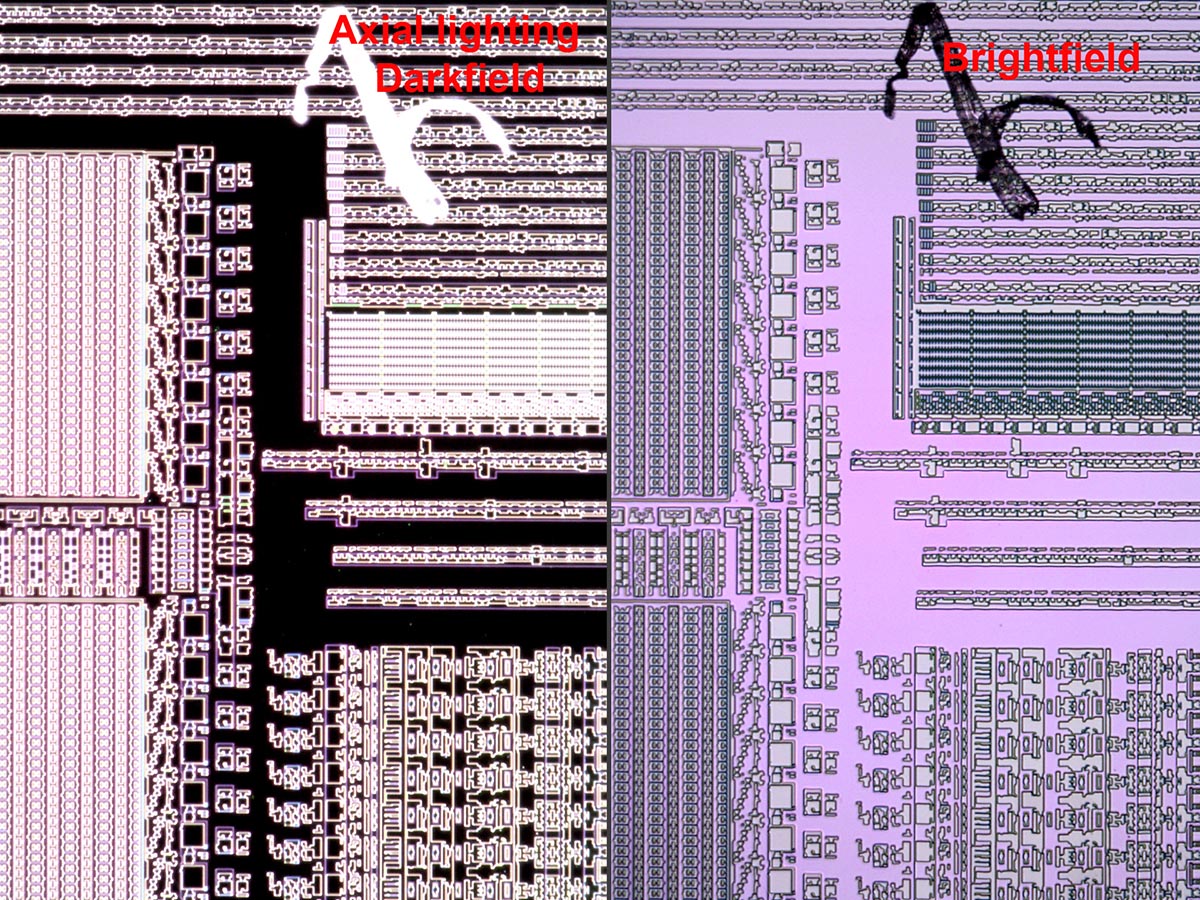

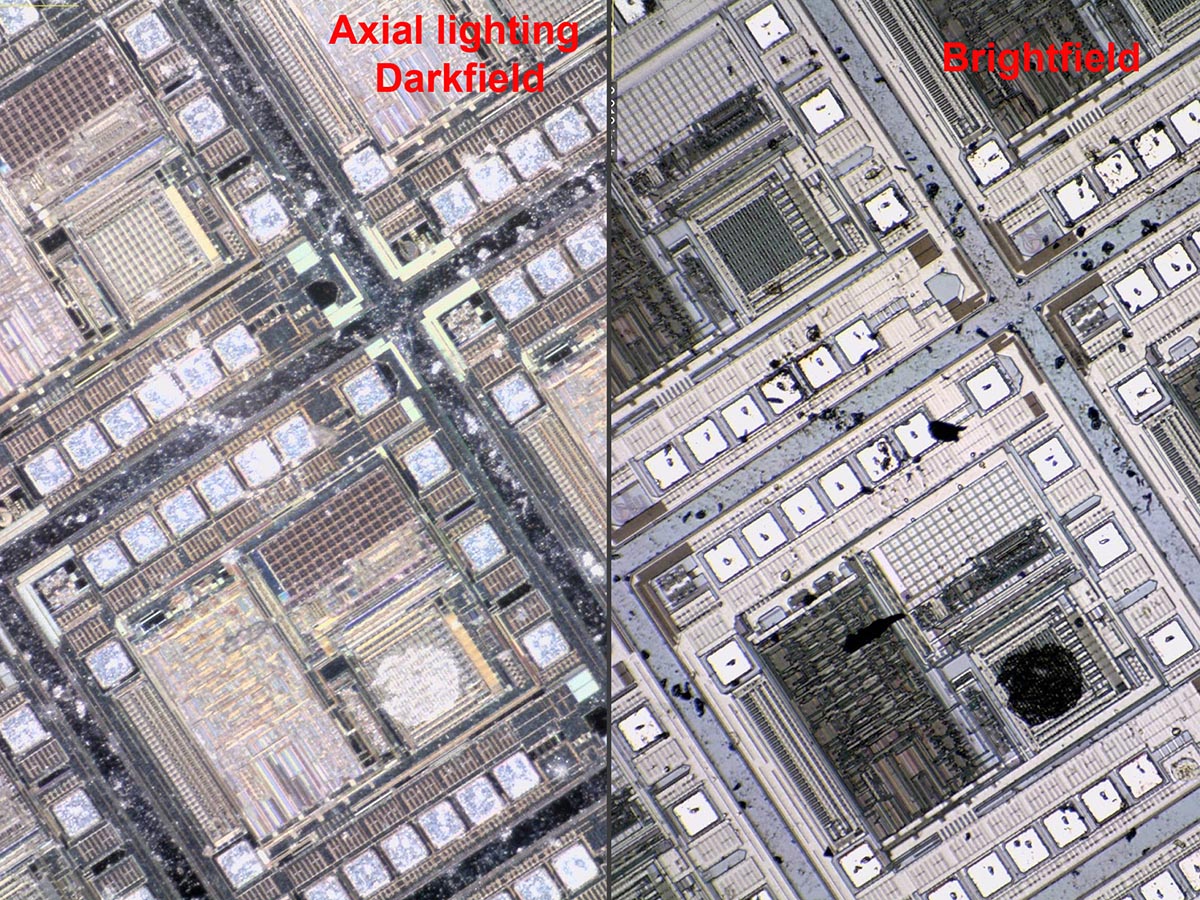

La aplicación más utilizada para la iluminación coaxial en la industria de semiconductores es el control de calidad y la inspección de placas de obleas. Con iluminación estándar de campo claro, las estructuras y las estructuras superpuestas no son todas visibles, mientras que con iluminación coaxial estos detalles aparecerán.
Aplicación de AXI
AXI también se puede agregar a los modelos LWD a través del N3C-A
Los modelos de larga distancia de trabajo (LWD) de Dino-Lite Edge pueden usar el N3C-A para tener el mismo efecto que nuestros modelos AXI. Los modelos estándar pueden usar este accesorio; sin embargo, reduce el rango de aumento a menos de 50x o 225x

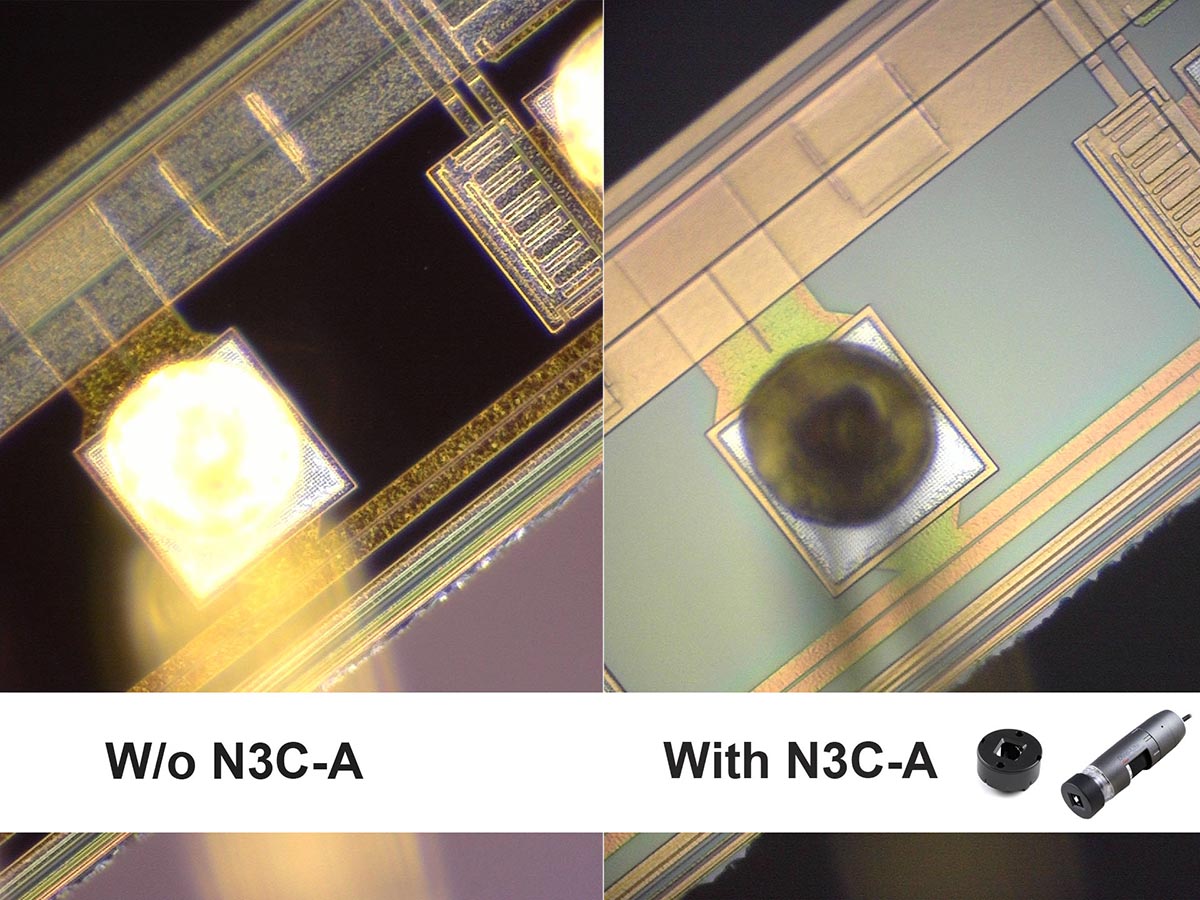

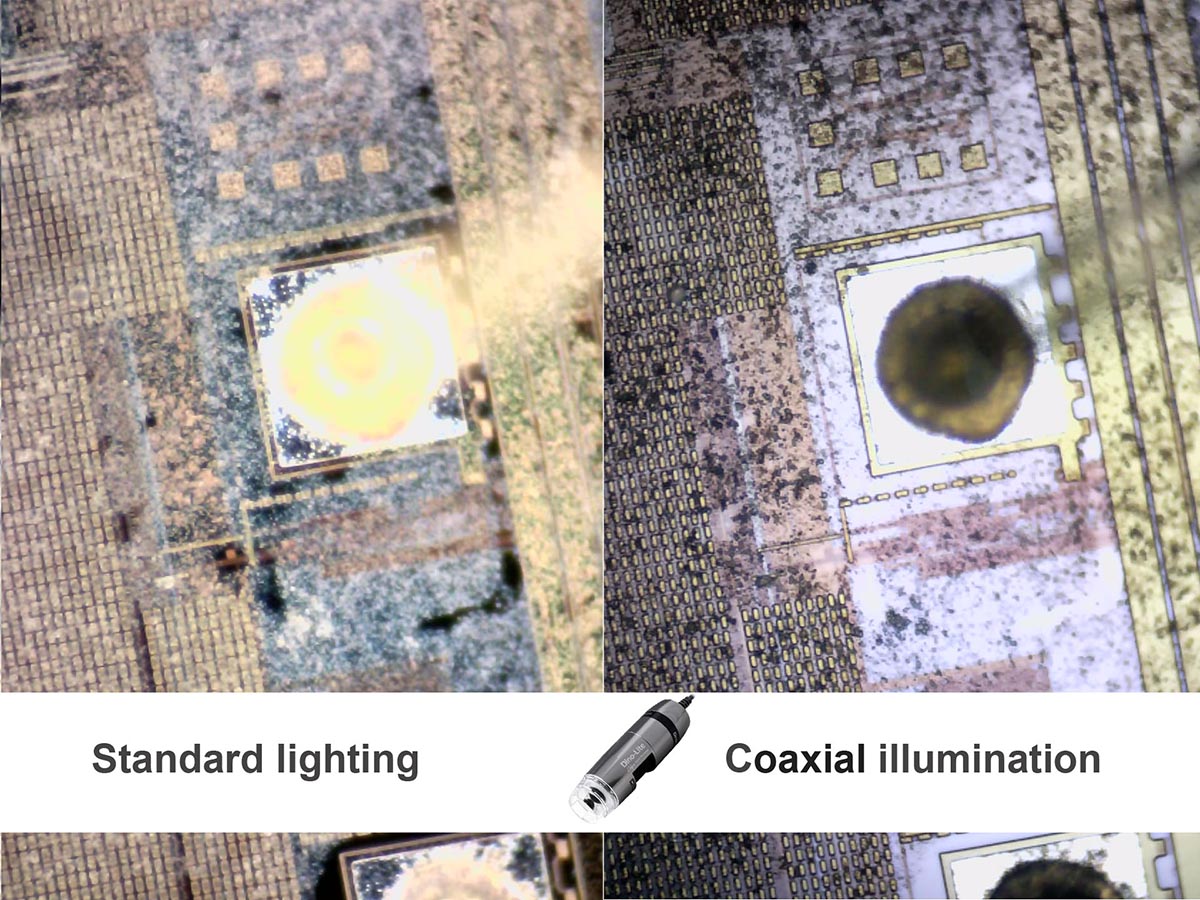

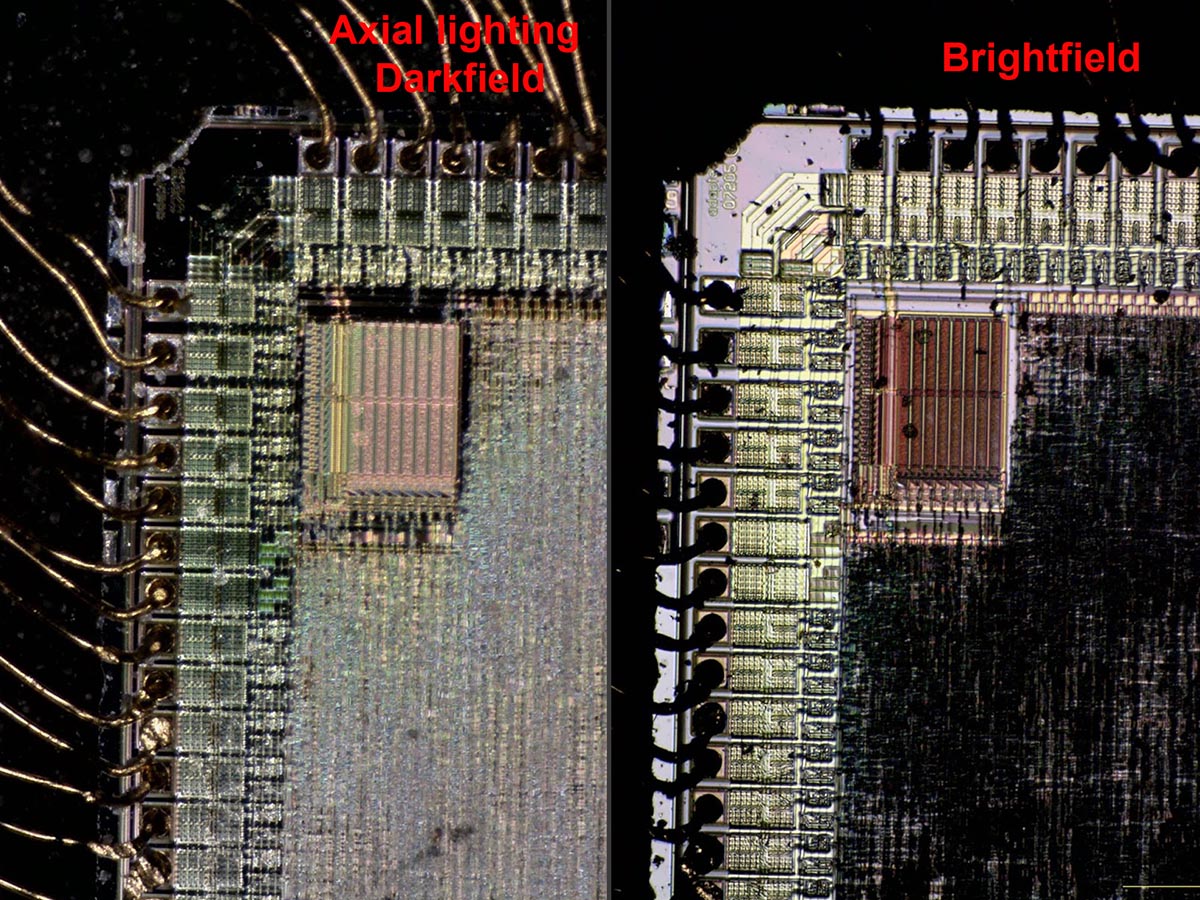

Una imagen de comparación de muestra de obleas, observe la claridad proporcionada a la imagen con el N3C-A adjunto.
Los modelos de gran aumento tienen un gran rango de mejora
Debido a su eficacia con gran aumento, los modelos más nuevos de gran aumento de la serie Edge de Dino-Lite han sido equipados con AXI para mejorar los resultados de las imágenes.

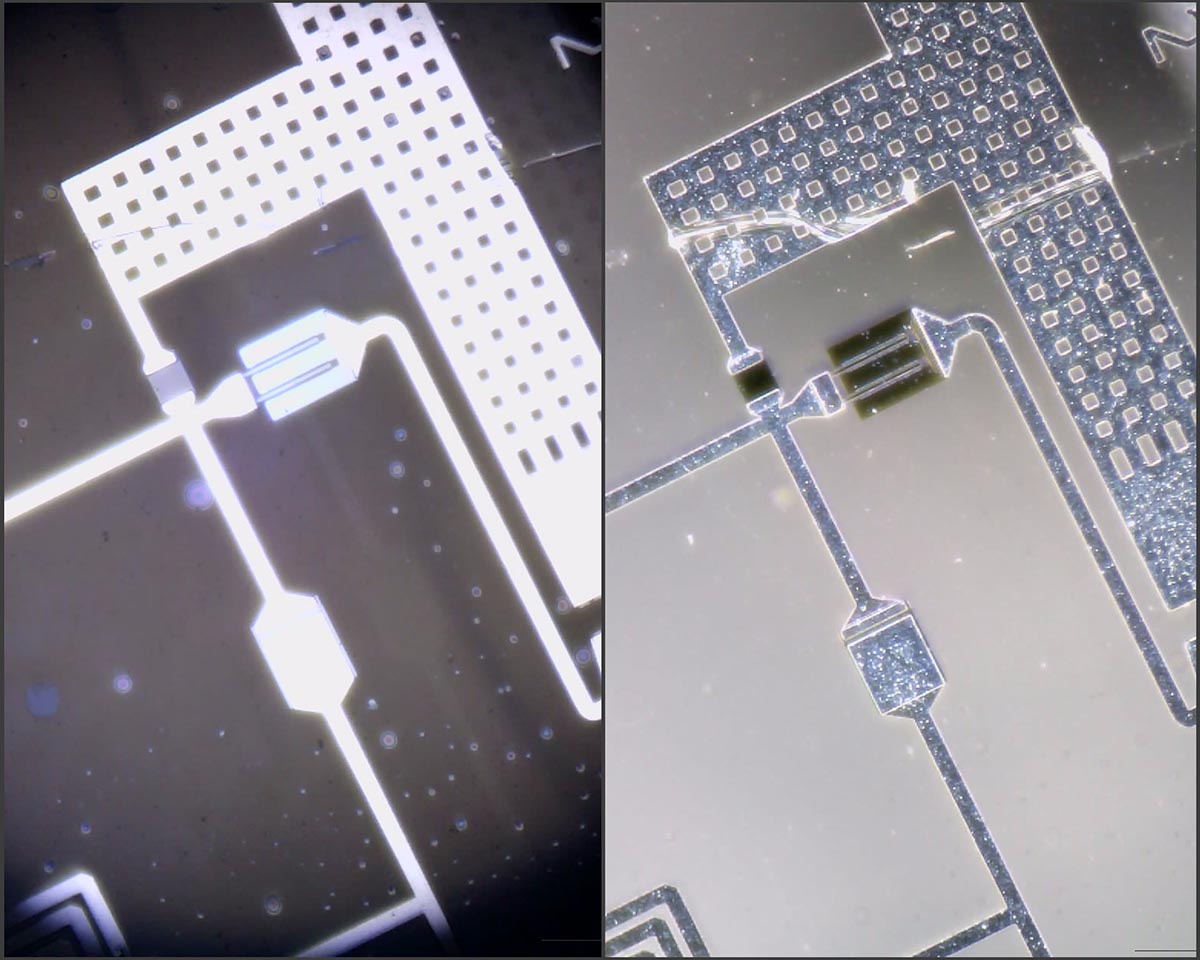

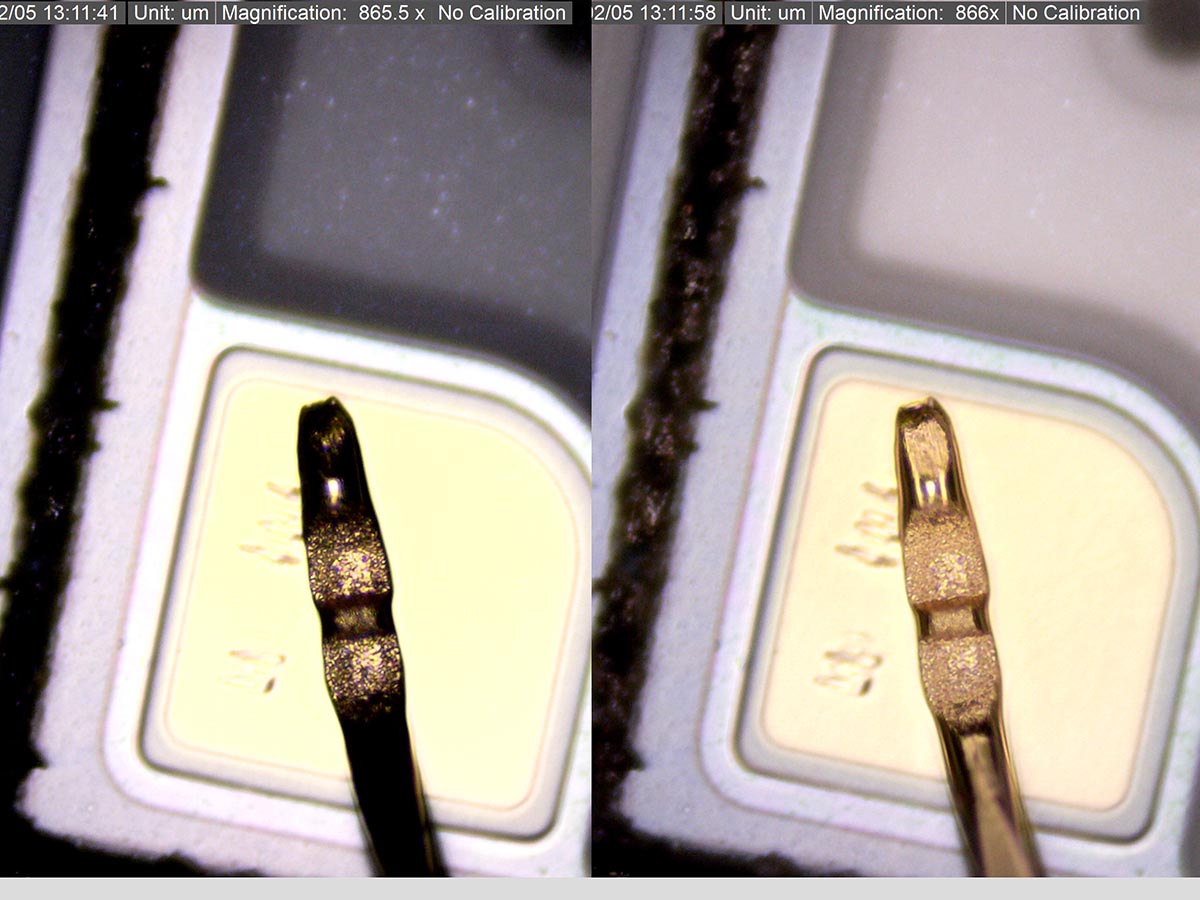

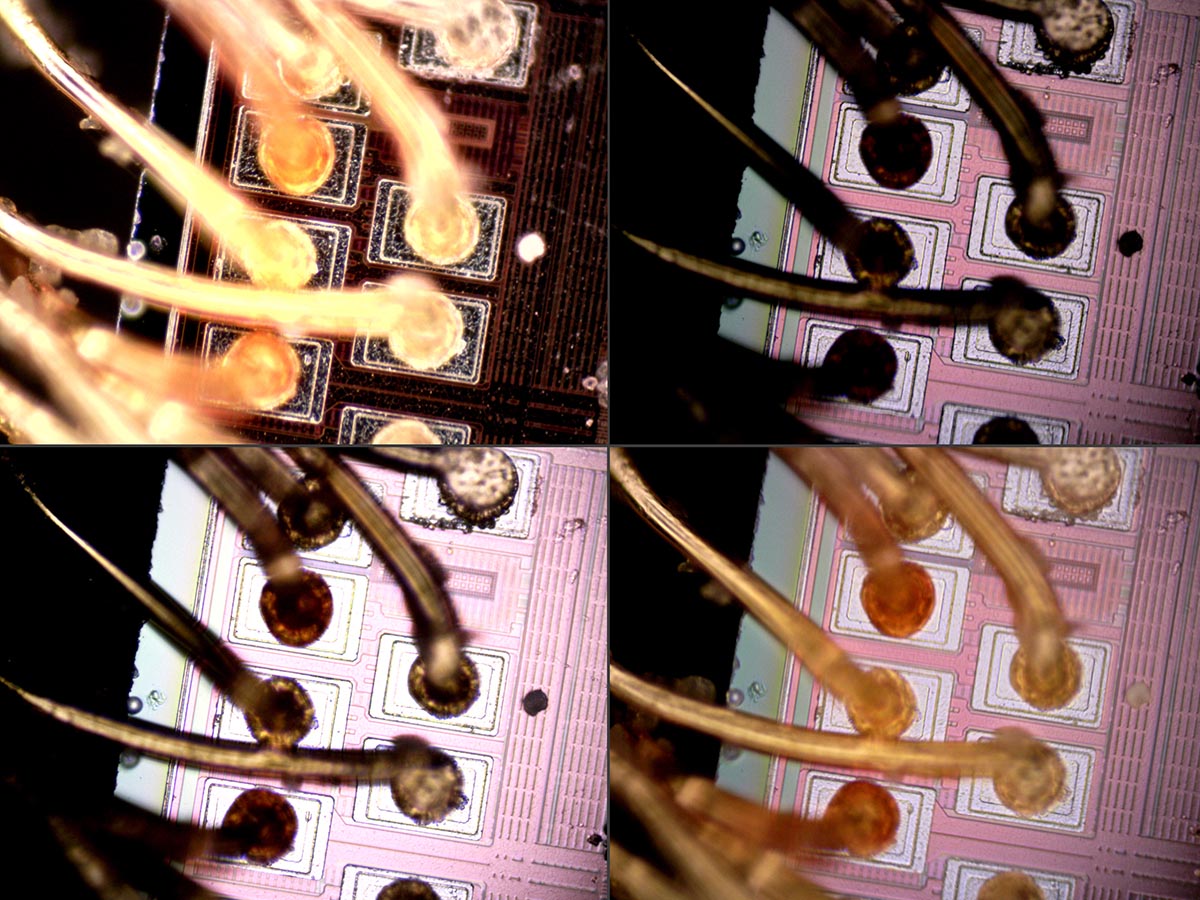

Muestra con iluminación estándar (izquierda) en comparación con la claridad con AXI habilitado (derecha)

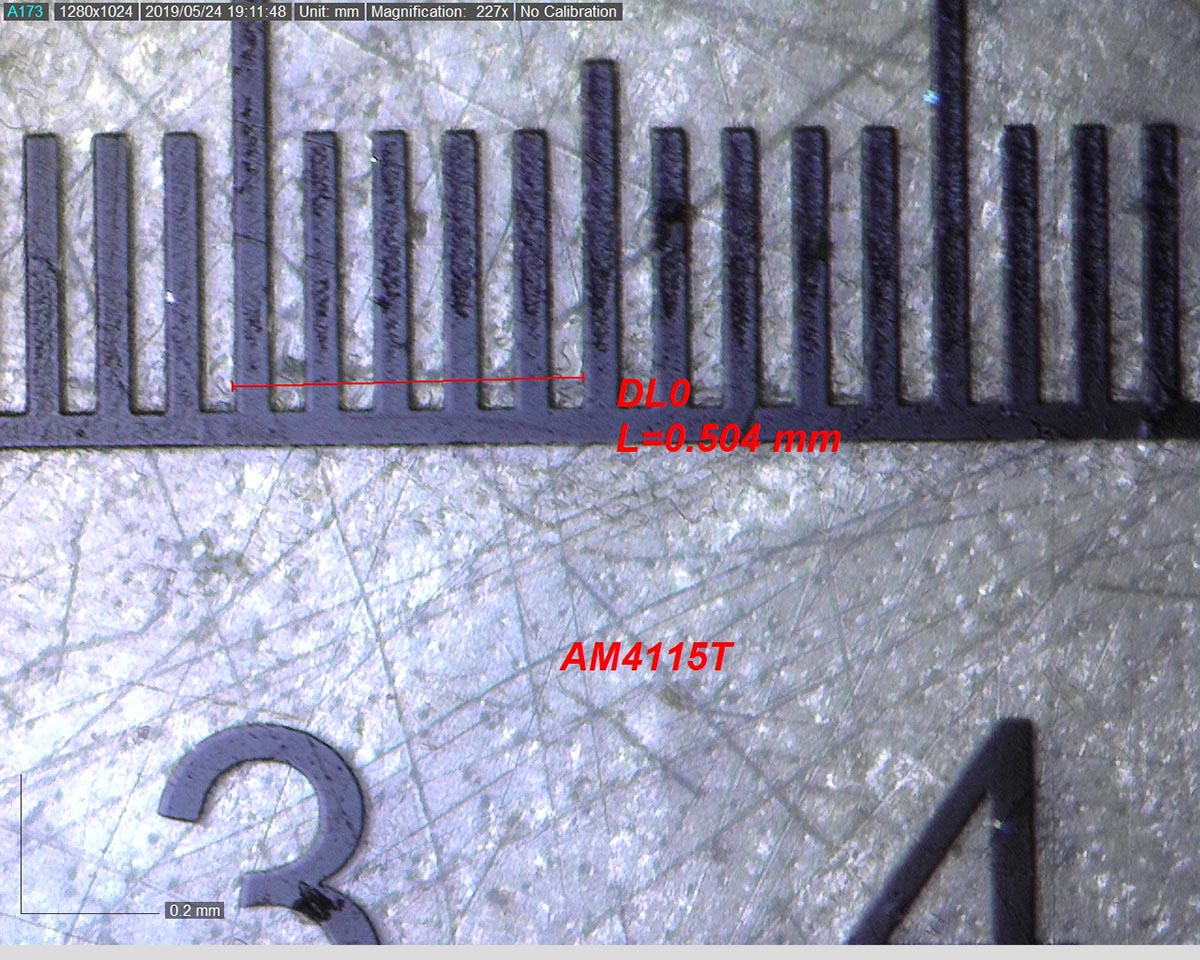

Revela texturas o imperfecciones en las superficies
AXI puede ayudar a revelar detalles que de otro modo podrían pasarse por alto fácilmente. Mejore la efectividad de su inspección fácilmente con un modelo AXI. Incluso podemos realizar una demostración sobre su tema de muestra, ¡contáctenos para obtener más información!
Muestra de superficie con iluminación estándar (izquierda) y AXI (derecha)
